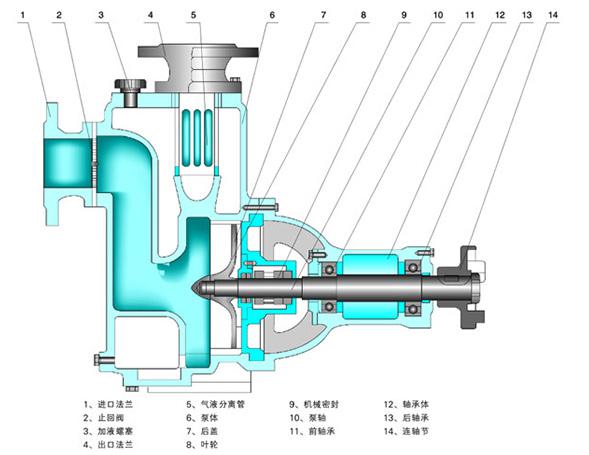

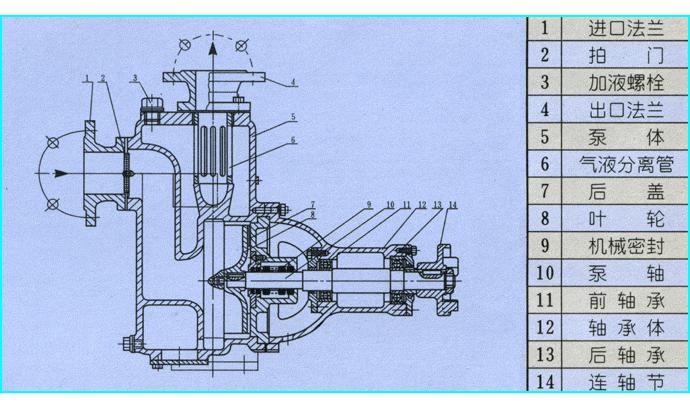

ZW型污水自吸泵結構圖










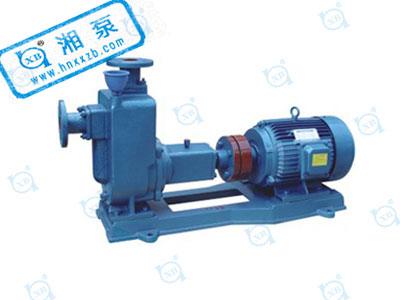

     【ZW型自吸式排污泵概述】

       ZW系列自吸式無堵塞排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖．輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。




     【ZW型自吸式排污泵產品用途】

      適用于城市環保、建筑、消防、化工、制藥、染料印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。

      適用于清水、海不、水及帶有酸、堿度的化工介質液體和帶有一般糊裝的漿料（介質粘度≤100厘珀、含固量可達30%以下）。

      裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農藥、苗圃、果園、茶園的良好機具。

      可和任何型號、規格的壓濾機配套使用，將漿料送給濾機進行壓濾的理想配套泵種。




     【ZW型自吸式排污泵型號意義】

      例：50 ZW 15-30PB

      50——泵進口直徑為50mm

      ZW——自吸式無堵塞排污泵

      15——額定流量（m3/h）

      30——額定揚程

      P——不銹鋼材質（沒標則為鑄鐵泵）

      B——防爆電機（沒標則為普通電機）




      【ZW型自吸式排污泵使用條件】

       1、環境溫度≤50℃，介質溫度≤80℃特殊要求可達200℃。

       2、介質PH值鑄鐵材質為6~9，不銹鋼為2~13。

       3、介質重度不超過1240干克/m3

       4、自吸高度不能超過規定值4.5~5.5m，吸入管長度為≤10m。

       5、通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

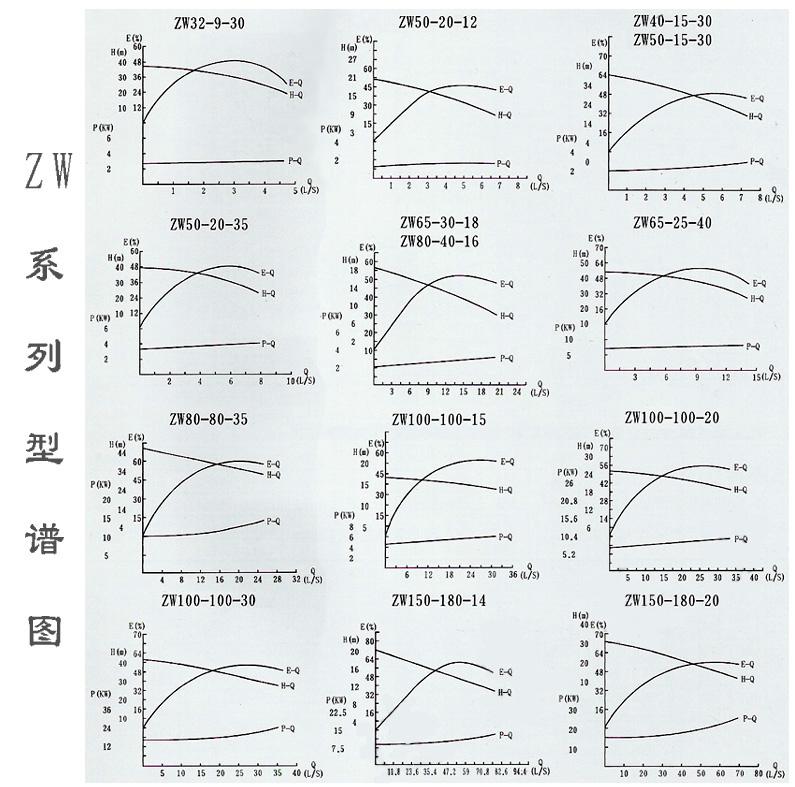

型號	流量   （m3/h）	揚程	功率（kX（W））	轉速（r/min）	效率（%）	汽蝕余量	自吸高度	自吸時間（min/5m)	重量
25ZW8-15	8	15	2.2	2900	45	2.0	5.5	3	100
32ZW5-20	5	20	2.2	2900	45	2.5	5.5	3	100
32ZW10-20	10	20	2.2	2900	45	2.5	5.5	3	100
32ZW9-30	9	30	3	2900	48	2.5	5.5	3	120
40ZW10-20	10	20	2.2	2900	45	2.5	5.5	3	100
40ZW20-15	20	15	2.2	2900	45	2.5	5.5	3	100
40ZW15-30	15	30	3	2900	48	2.5	5.5	3	120
50ZW10-20	10	20	2.2	2900	45	2.5	5.5	3	100
50ZW20-12	20	12	2.2	2900	45	2.5	5.5	3	100
50ZW15-30	15	30	3	2900	48	2.5	5.5	3	120
50ZW20-35	20	35	5.5	2900	48	2.5	5.5	3	150
65ZW30-18	30	18	4	1450	45	2.5	5.5	3	200
65ZW25-30	25	30	5.5	2900	50	3.0	5.5	3	200
65ZW25-40	25	40	7.5	2900	50	3.0	5.5	2	200
65ZW40-25	40	25	7.5	2900	50	3.0	5.5	2	200
65ZW65-25	65	25	11	2900	52	3.0	5.5	2	240
80ZW40-16	40	16	4	1450	50	3.0	5.0	3	240
80ZW40-25	40	25	7.5	2900	50	3.0	5.5	2	200
80ZW25-40	25	40	7.5	2900	50	3.0	5.5	2	200
80ZW65-25	65	25	11	2900	52	3.0	5.5	2	240
80ZW80-35	80	35	15	2900	45	3.0	5.5	3	285
80ZW50-60	50	60	22	2900	55	3.0	5.0	3	340
100ZW100-15	100	15	7.5	1450	50	4.0	5.5	3	300
100ZW80-20	80	20	7.5	1450	53	4.0	5.5	3	300
100ZW100-20	100	20	11	1450	53	4.0	5.5	3	340
100ZW100-30	100	30	22	2900	53	4.0	5.5	2	510
125ZW120-20	120	20	15	1450	55	4.5	5.5	2	500
150ZW180-14	180	14	15	1450	60	5.0	5.5	3.5	500
150ZW180-20	180	20	22	1450	60	5.0	5.0	3	570
150ZW180-30	180	30	37	1450	65	5.0	5.0	3	680
150ZW180-38	180	38	55	1450	45	5.0	6.0	3.5	800
200ZW280-14	280	14	22	1450	65	5.0	5.0	3	700
200ZW280-28	280	28	55	1450	55	4.0	5.2	3	940
250ZW420-20	420	20	55	1450	61	6.0	4.5	2.5	1150
300ZW800-14	800	14	55	1450	65	6.0	4.5	2.5	1400



聯系方式


湘泵 ? 湖南瀟湘制泵有限公司

全國咨詢熱線：400-992-1266

傳真：0731-85540558

郵箱：xxzb666@163.com

地址：湖南省湘潭縣花石鎮

啟動前的準備與運行

  1.檢查泵底座、聯軸器、軸承等連接部位的緊固件有否松動？如有松動應固緊。

  2.用手轉動聯軸器是否有卡帶或異聲等現象？

  3.打開泵上方的加水閥門，加入儲液不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引用水。

  4.接上電機試轉一下，從電機端看，為順時針轉向。（嚴禁反轉）

  5.開機工作，觀察泵運行是否正常？若有異常現象，應找出原因，加以排除。



聯系方式


湘泵 ? 湖南瀟湘制泵有限公司

全國咨詢熱線：400-992-1266

傳真：0731-85540558

郵箱：xxzb666@163.com

地址：湖南省湘潭縣花石鎮

故障	原因	排除方法
水泵不出水	1、泵體內未加儲液或儲液不足 2、吸入管路漏氣 3、轉速太低 4、吸程太高或吸入管路太長 5、機械密封泄漏過大 6、吸入管路氣體不能從口排出	1、加足儲液 2、檢查并排出管路漏氣現象 3、調整轉速 4、降低吸程或縮短吸入管路 5、修理或更換 6、使之排出
雜音和振動較大	1、地腳不穩 2、泵軸彎曲 3、氣蝕現象 4、軸承磨損嚴重 5、進口管路內有雜物 6、泵與電動機兩者主軸不同心	1、加固 2、更換或校正 3、調整工況 4、更換 5、清水雜物 6、調整同軸度
出水量不足	1、葉輪流道與吸入管被堵塞 2、葉輪或葉輪密封磨損嚴重 3、功率不足或轉速太低	1、排除堵塞物 2、更換扣環 3、加足功率、調至額定轉速
軸功率消耗過大	1、流量過大 2、轉速太高 3、泵軸彎曲或葉輪卡碰 4、泵內流道堵塞或被卡住	1、升高出口壓力 2、適當降低 3、更換或校正 4、排除堵塞物



聯系方式


湘泵 ? 湖南瀟湘制泵有限公司

全國咨詢熱線：400-992-1266

傳真：0731-85540558

郵箱：xxzb666@163.com

地址：湖南省湘潭縣花石鎮

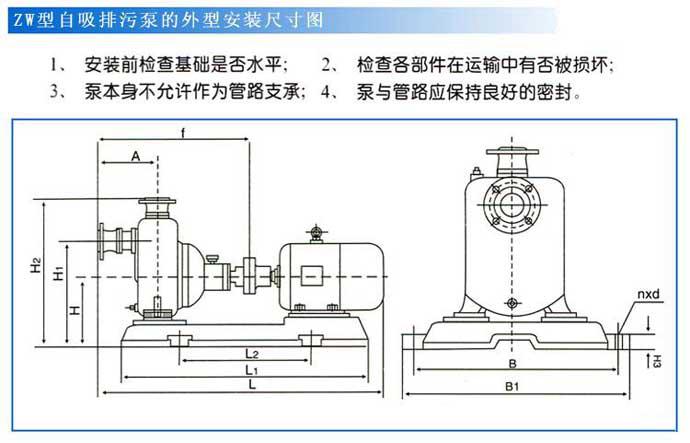

【安裝方式】

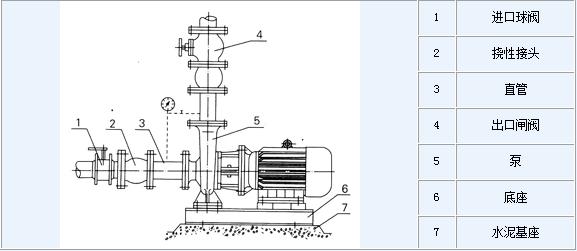

1．剛性安裝





說明：7.5KW以下水泵可配隔振墊直接安裝在基礎上。

      11KW以上時,隔振器與基礎可鉆膨脹螺栓相聯。

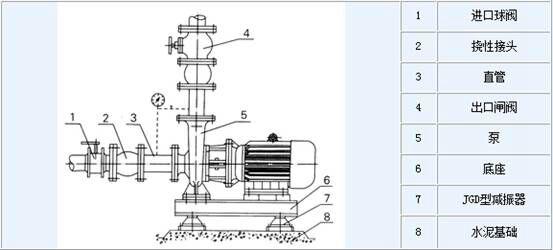

2．柔性安裝
